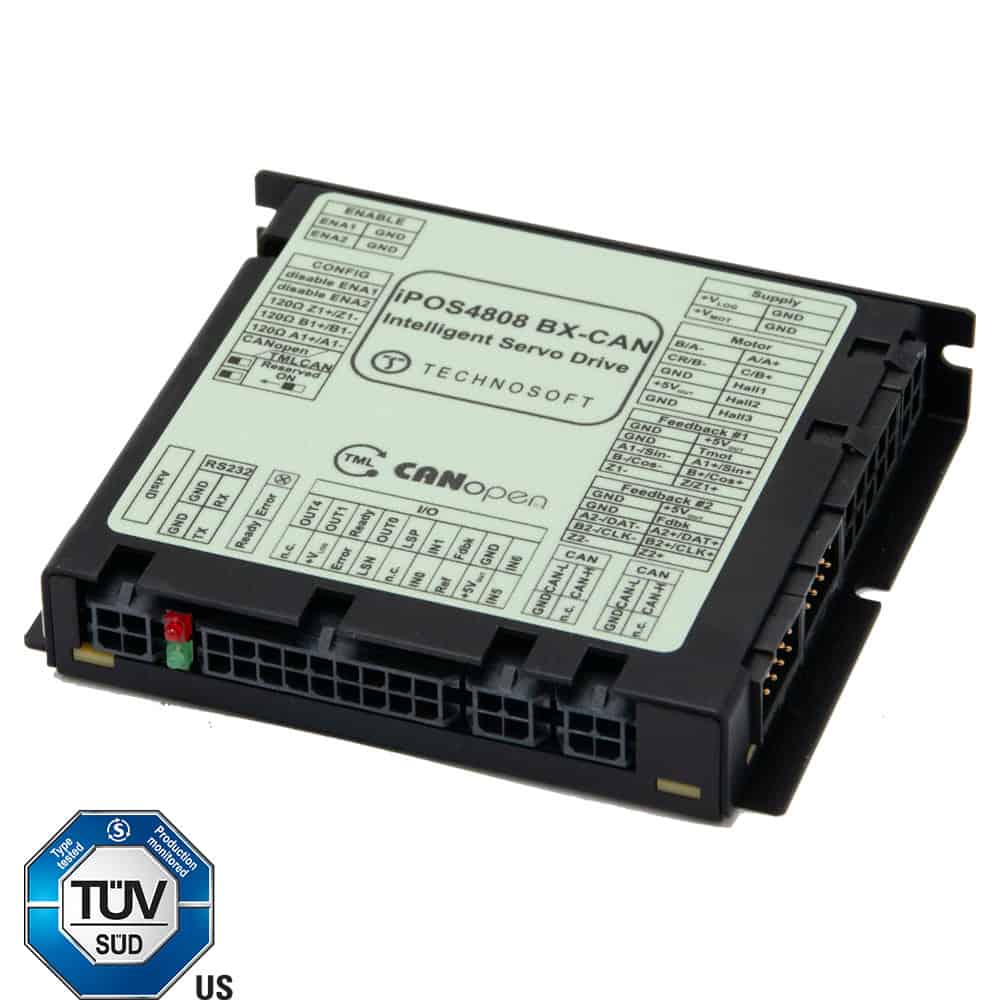

iPOS4808 BX-CAN 11-50V 8A 400W CANopen / TMLCAN
Variateur numérique avec contrôleur intégré
Pour moteurs avec ou sans balais et pas-à-pas
Alimentation moteur: 12-50 V; logique: 12-36 V
Courant de sortie: 8 A (pointe à 20 A)
Communication TMLCAN & CANopen
Version cadre fermé, avec connecteurs rétractables
Dimensions: 89 x 77 x 17 mm
- Commande sinusoïdale (FOC) ou trapézoïdale (Hall) des moteurs sans balais
Commande en boucle ouverte ou en boucle fermée de moteurs pas-à-pas biphasés et triphasés
Différents modes de fonctionnement: contrôle du couple, de la vitesse ou de la position; profils de position ou de vitesse; référence analogique externe, ou envoyée via un bus de communication
Ensemble d`instructions TML pour la définition et l`exécution de séquences de mouvements
Fonctionnement autonome avec des séquences de mouvement mémorisées
Communication:
Série RS-232
CANopen (Norme CiA DS 402) ou Technosoft TMLCAN
E/S numériques et analogiques:
6 entrées numériques: 5-36 V, NPN (Activer, 2 interrupteurs fin de course et 3 entrées universelles)
5 sorties numériques: 5-36 V, 0,5 A, NPN collecteur ouvert (prêt, erreur, 3 à usage général)
2 entrées analogiques: 12-bit, 0-5 V: référence, feedback ou usage général
Codeurs supportés:
Feedback 1:
Codeur incrémental quadruple (monotour, collecteur ouvert et différentiel)
Codeur incrémental analogique sinus / cosinus (différentiel 1 Vpp)
Capteurs Hall digitaux et linéaires
Feedback 2 (double boucle) / référence numérique:
Codeur incrémental quad ou impulsion et direction (différentiel)
Interface codeur SSI / BiSS*
Configuration et programmation faciles avec la plate-forme logicielle EasyMotion Studio
Protection contre les surintensités, courts-circuits, défauts à la terre, sur- ou sous-tensions, I2t, erreurs de commande - Supply Voltage:
- 12 V,24 V,36 V,48 V
- Output Current - Nominal:
- 8 A
- Continuous/Peak Current:
- 8/20 A
- Communication:
- RS-232,CANopen / TMLCAN
- Controlled Motors:
- DC Brushless,DC Brushed,Linear,Stepper,Voice Coil
- Sensors:
- Incremental,1Vpp Sin/Cos,SSI,BISS-C,EnDat 2.2,Digital Halls,Analog Halls,Tacho,Sensorless
- Motion Control:
- Control Functions (Position-Speed-Torque),Electronic Gearing,Electronic Camming
- Digital Inputs:
- 6
- Digital Outputs:
- 5
- Analog Inputs:
- 2
-
iPOS4808 BX-CAN-STO
Fiche technique
iPOS4808 BX-CAN
Fiche technique
iPOS4808 BX-CAN(-STO)
Set de câbles -
iPOS4808 BX-CAN-STO
Manuel d`utilisation - EasyMotion Studio Demo
TML Motion Librairies
Brochure CANopen manuel de programmation
CANopen EDS fichiers -
iPO4808 BX-CAN-STO
Diagramme de connexion
iPO4808 BX-CAN
Diagramme de connexion - P027.214.E201 – iPOS4808 BX-CAN, 48V 8A, closed-frame, Enc, CAN
P027.314.E201 – iPOS4808 BX-CAN-STO, 48V 8A, cl.frame, Enc, CAN, STO P027.214.E701 – iPOS4808 BX-CAN, 48V 8A, Linear Halls, CAN P027.214.E201.C01 – iPOS4808 BX-CAN, DIN mount, 48V 8A, cl.frame, Enc, CAN P027.040.C299 – Complete cable set 100 cm, encoder differential P027.040.C298 – Complete cable set 100 cm, encoder single-ended P027.040.C279 – Housing & crimp pins set P034.001.E002 – EasyMotion Studio (software)
