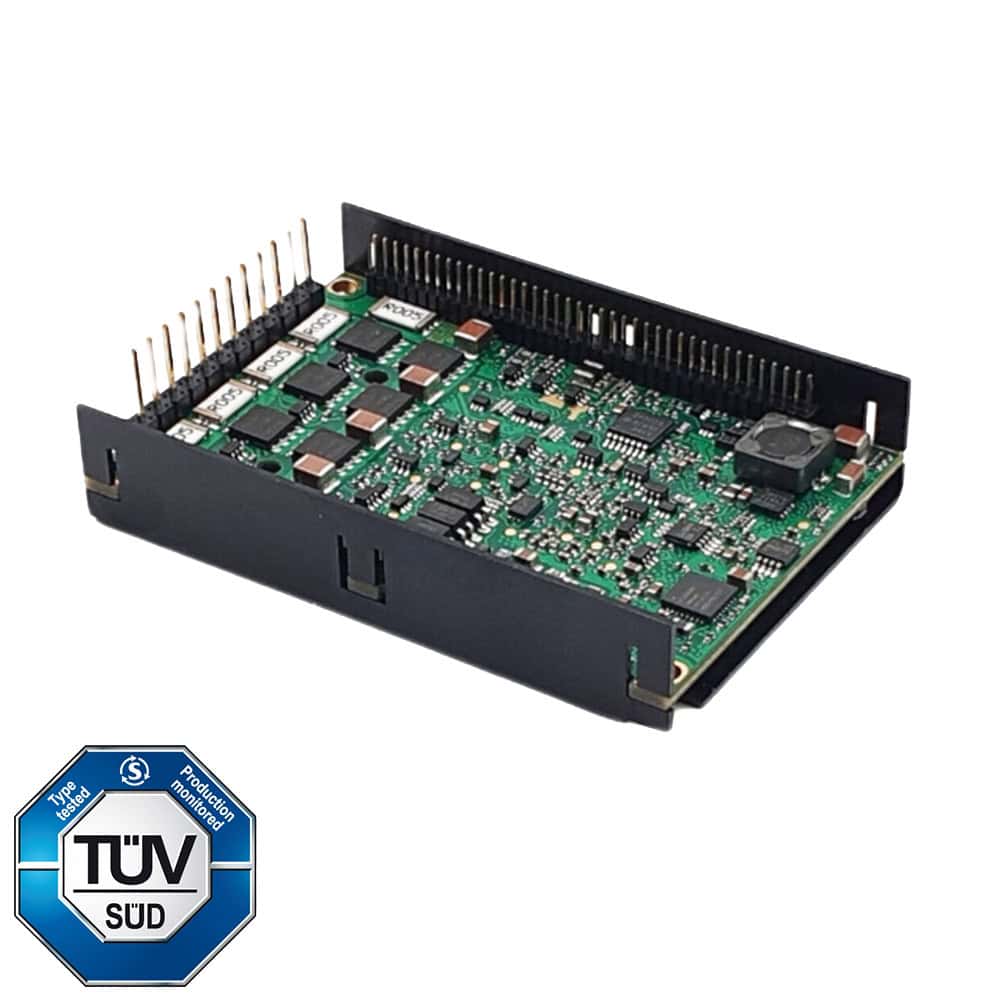

iPOS4815 MZ-CAN fait partie d’une nouvelle génération de servo-variateurs intelligents, qui offrent des performances d entraînement sans précédent, combinées à un contrôleur de mouvement intégré. Conçu comme un module à souder ou à brancher sur une carte « mère », ce variateur offre une solution idéale pour des applications multiples et variées. Capable de contrôler des moteurs rotatifs et linéaires, de bobines mobiles (voice coil), des moteurs à courant continu et des moteurs pas à pas, les variateurs iPOS4815 MZ sont compatibles avec des codeurs incrémentaux, des capteurs Hall linéaires ainsi que des codeurs absolus tels que SSI, BiSS-C, EnDAT 2.2, Tamagawa, Panasonic, Nikon et Sanyo Denki. Grâce à son contrôleur de mouvement intégré, les variateurs iPOS4810 MZ combinent les fonctionnalités du contrôleur, du variateur et de l automate dans une seule unité compacte et sont capables de exécuter des mouvements complexes sans nécessiter l intervention d un contrôleur de mouvement externe (PLC).
Caractéristiques électriques:
      Alimentation moteur : de 11-50 VDC ; Alimentation Logique : de 9-36 VDC
      Courant de sortie nominal, Ic: 21.2A (15ARMS); Courant de
Types de moteurs:
      BLDC et DC Moteurs à courant continu avec ou sans balais et moteur torque
      Moteurs pas-à-pas (2 ou 3 phases)
      Actionneurs à bobine mobile (voice coil)
      Moteurs linéaires
Option de codeurs:
      1st Feedback:
            Codeur Incrémental digital
            Codeur incremental SinCos 1Vpp
      2nd Feedback:
            Codeur Incrémental digital
            Codeur absolu SSI / BiSS-C / EnDat 2.2 / Tamagawa / Panasonic / Nikon / Sanyo Denki
      Capteurs Hall:
            Capteur à effet Hall digitaux
            Capteur lineaire à effet Hall analogiques
Réglage, Commande:
      Via CAN Bus, pulse/direction ou entrées analogiques/digitales
      Exécution autonome de séquences de mouvements complexes stockées dans la mémoire non volatile du variateur.
Interface de communication:
      USB (Virtuel Port de COM)
      RS232 (émetteur-récepteur externe nécessaire) - up to 921.6 Kbit/s
      CANopen selon protocole Standard (CiA 301, 402, 305)
      TMLCAN - Protocole CAN propriétaire de Technosoft
      Ethernet - en option via un module de communication supplémentaire
Entrées/sorties digitales et analogiques:
      6 Entrées digitales: 12-36 V, PNP/NPN programmable
      5 Sorties digitales: 5-36 V, PNP/NPN programmable, 0.3A PNP / 0.4A NPN
      1 Sortie digitale: 5-36 V, PNP/NPN programmable, 1.6A PNP / 2A NPN pour le contrôle d’un frein mécanique externe
      2 Entrées analogiques: 12 bits, 0-5 V
Sécurité:
      Protection contre les surintensités, courts-circuits, défauts à la terre, sur- ou sous-tensions, I2t, erreurs de commande.
      STO - Safe Torque Off niveau sécurité Level SIL3/Cat3/PLe.
Fonctions ou caractéristiques électriques:
      Commutation sinusoïdale avec commande à flux orienté (FOC) avec codeur, capteurs Hall ou sans sensor.
      Boucles de contrôle en cascade rapides et précises avec taux d`échantillonnage et fréquence de commutation PWM personnalisables.
      Suppression exceptionnelle des résonances mécaniques et des vibrations grâce à un maximum de 10 filtres BiQuad configurables en coupe-bande, passe-bas, passe-haut ou passe-bande.
      Contrôle du gain pour ajustement dynamique des paramètres du contrôleur PID afin d`obtenir des performances de positionnement optimales.
      Commande en « dual loop » avec utilisation simultanée de deux capteurs pour compenser le jeu de l`engrenage et les élasticités mécaniques.
      Contrôle pas à pas en boucle fermée avec commutation sinusoïdale et commande à flux orienté (FOC) lorsqu’un codeur est monté sur l’arbre du moteur
      Contrôle pas à pas en boucle ouverte avec jusqu`à 512 micro-pas par pas entier, détection de perte de pas et compensation automatique de la position lorsque le codeur est disponible sur la charge.
Mode de fonctionnement:
      Contrôle de position, contrôle de vitesse et contrôle de force
      Générateur de trajectoire avec rampes trapézoïdales et sinusoïdales
      Mode profil de position, Mode Vitesse, Mode Homing
      Position interpolée avec des polynômes linéaires (PT) et cubiques (PVT)
      Cyclic Synchronous Position (CSP), Velocity (CSV), Torque (CST)
      Electronic gear and cams
      Mouvement de contournage par position, vitesse, couple ou tension
      Référence externe : analogique, impulsion et direction ou commande en ligne
EasyMotion Studio-Software:
     Interface de programmation graphique avec de nombreuses fonctions et assistants pour une mise en service, une configuration et une programmation locale simples de programmes séquentiels complexes dans des systèmes à un ou plusieurs axes.
      Permet de sélectionner le type de moteur, l`interface du codeur et la structure de contrôle, ainsi que de régler les paramètres de protection et de contrôle.
      Identification automatique des paramètres du régulateur PID (autotuning).
      Outils d’analyses étendus et optimisés directement intégrés aux panneaux de contrôle, aux enregistreurs et aux fonctionnalités de l`oscilloscope.
TML Library: Les bibliothèques de mouvement TML peuvent fonctionner avec un système d`exploitation Windows (versions 32 et 64 bits disponibles) ou Linux et peuvent être incluses dans une application développée sous C/C++, C#, Visual Basic, Delphi Pascal ou LabVIEW
Le langage TML: Permet de programmer graphiquement et d`exécuter de manière autonome différents modes de fonctionnement, des profils de mouvement, des courses de référence ou la commande de programmes séquentiels complexes. Les servo variateurs peuvent traiter des signaux (I/O) analogiques et digitaux, effectuer des opérations arithmétiques et logiques, et échanger des données et commandes entre les axes. Des applications indépendantes à un ou plusieurs axes peuvent être facilement mises en service avec des programmes de séquence créés par le client, même sans l`utilisation d`un contrôleur maître (master) CANopen ou EtherCAT complexe.
Motionchip technologie: Le coeur (l’élément ou le noyau) principal de tous les servo variateurs de Technosoft est le Motionchip un contrôleur de mouvement intelligent et librement programmable, spécialement conçu pour les tâches complexes de contrôle de mouvement. Le MotionChip ™ offre la possibilité d`utiliser les puissants processeurs de signaux numériques (DSP) de Texas Instruments tel qu’une unité indépendante et intelligente. Par conséquent, de nombreuses tâches utilisant un maître (master) complexe sont résolues directement par (avec) le MotionChip ™, de sorte que le fonctionnement global d`une machine est facilité et que la programmation d`une application principale peut être optimisée. Toutes les fonctions de commande importantes d`un contrôleur (master), telles que les multitudes de modes de fonctionnement, les fonctions de protection et de sécurité, ainsi que la gestion des différentes technologies d`interface et de moteur, sont directement logées ou programmé dans le MotionChip ™, ce qui permet une plus grande flexibilité et simplicité de d’utilisation pour une grande variété de systèmes d`entraînement.
