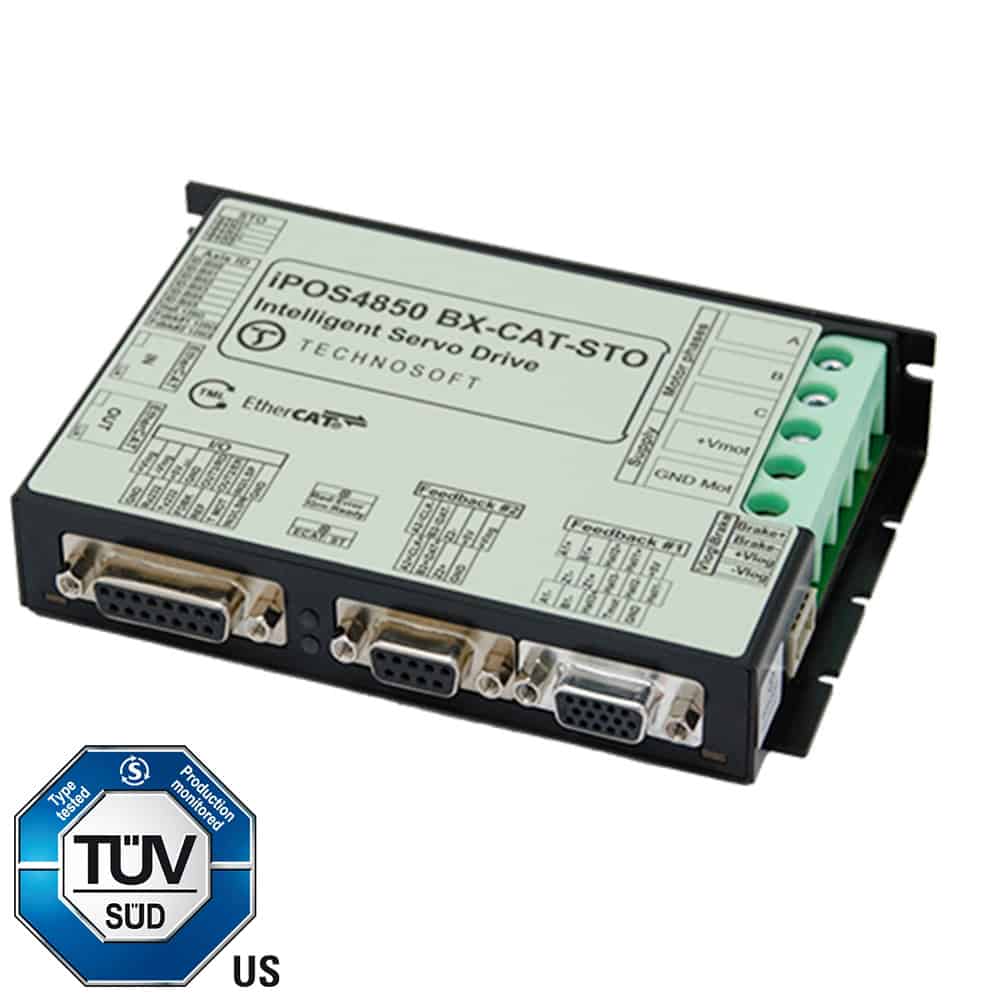

L\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'iPOS4850 BX-CAT est un contrôleur intelligent à hautes performances, extrêmement compact et doté d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une puissance de pointe pouvant atteindre 5,4 kW et d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une tension d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'entrée pouvant aller jusqu\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'à 60 VDC. Son utilisation convient parfaitement pour des applications mobiles alimentées par batterie, telles que les véhicules guidés automatisés (AGV), les robots autonomes ou les systèmes logistiques. Il dispose également de la toute dernière technologie DSP qui fournit des performances de régulation inégalées, prend en charge différents types de technologies de moteur et de codeur et est également librement programmable grâce à son contrôleur MotionChip™ intégré. Grâce à son universalité et à la diversité de ses fonctions, il permet une fonctionnalité PLC très flexible.
Caractéristiques électriques :
      Alimentation moteur: de 11-60 VDC ; Alimentation Logique: de 9-36 VDC ;
      Courant de sortie continu, Ic: 64A (45Arms) ; Courant de pointe, Ip: 90A (64 Arms)
Types de moteur:
      BLDC et Moteurs à courant continu avec ou sans balais (aimant permanents)
      Entraînement direct (Moteurs couples & linéaires)
Feedback
      1st Feedback:
            Codeur Incrémental (ABZ)
            Capteur à effet Hall digitaux
      2nd Feedback:
            Codeur Incrémental (ABZ)
            SSI / BiSS-C
            EnDat 2.2
            Format T - Panasonic,Tamagawa (only E3xx version)
            Format A - Nikon, Sanyo Denki (only E3xx version)
Control:
      Via le bus Ethercat, pulse/direction ou entrées analogiques/digitales
      Exécution autonome de séquences de mouvements complexes stockées dans la mémoire non volatile du variateur.
Communication:
      EtherCAT
            CANopen over EtherCAT (CoE) - Conformément au protocoles CiA 402, avec des temps de cycle jusqu`à 10 kHz (100 µs)
            File over EtherCAT (FoE) - Permet le transfert des données de configuration et des mises à jour du logiciel.
            Ethernet over EtherCAT (EoE) - Permet la communication avec EasyMotion Studio le protocole propriéaire « TML » de Technosoft
            Les réglages de configuration, la programmation et la mise en service peuvent être effectués via RJ45 ou EoE
Entrées/Sorties digitales et analogiques
      2 Entrées digitales : 7-36 V, PNP
      2 Sorties digitales, 5-36 V, 0.5A NPN Open-Collector
      2 Entrée analogique : 12 bits de résolution, 0-5V
      Sortie digitale pour contrôler un moteur externe ou un frein mécanique
      Fonction hacheur de frein intégrée pour commander une résistance de freinage externe
      Commutateur DIP pour l’adressage de l\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'ID (node) du contrôleur
Sécurité:
      STO (Safe Torque Off) avec niveau d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'intégrité de sécurité SIL 3, catégorie 3, PL e
      Nombreuses fonctions de protection contre les surintensités, les sur-températures, les sous-tensions et les surtensions, les courts-circuits, I2t, les erreurs de poursuite et la limitation du courant.
Fonctions ou caractéristiques électriques :
      Commutation sinusoïdale avec commande à flux orienté (FOC) avec codeur, capteurs Hall ou sans sensor
      Excellente suppression des résonances et des vibrations du système grâce à l\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'utilisation simultanée de jusqu\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'à 10 filtres Notch, passe-bas, passe-haut ou passe-bande
      Régulation du gain pour adapter dynamiquement les paramètres du régulateur PID afin d`obtenir des performances de positionnement optimales
      Boucles de régulation en cascade rapides et très précises avec des taux d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'échantillonnage et une fréquence de commutation PWM librement réglables<br       Mode de fonctionnement:
      Profile Position Mode (PPM)
      Path genProfile Velocity Mode (PVM)
      Homing Mode (HM)
      Cyclic Synchronous Position Mode (CSP)
      Cyclic Synchronous Velocity Mode (CSV)
      Cyclic Synchronous Torque Mode (CST)
      Interpolated Position Mode (Linear, PT, PVT)
      Electronic cam (ECAM)
      Electronic gears (EGEAR)
      Pulse/Direction Mode
      Contrôle de position, de vitesse, du courant ou de la tension via des tables d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'interpolation, des commandes analogiques ou en ligne.
EasyMotion Studio-Software:
    Interface de programmation graphique avec de nombreuses fonctions et assistants pour une mise en service, une configuration et une programmation locale simples de programmes séquentiels complexes pour des systèmes à un ou plusieurs axes.
      Permet de sélectionner le genre de moteur, l`interface du codeur et la structure de commande, ainsi que de régler les paramètres de protection et de contrôle.
      Offre un accès aux variables et aux paramètres du système via des écrans de mesure et des panneaux de commande librement personnalisables
      Enregistrement et analyse avancés des données de mesure et de processus avec des fonctionnalités d’enregistreur et d’oscilloscope
      Identification automatique des paramètres du régulateur PID (auto-tuning).
Technosoft Motion Language (TML): Grâce à la flexibilité du langage de programmation TML, divers modes de fonctionnement, profils de mouvement, modes de retour ou séquences de mouvement complexes peuvent être programmés graphiquement et exécutés de manière autonome à partir de la mémoire non volatile (RAM) du contrôleur. Le jeu d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'instructions TML peut traiter des signaux d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'E/S analogiques et numériques, calculer des opérations arithmétiques et logiques, exécuter des sauts et des appels de fonction, des événements et des routines d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'interruption (ISR), et également échanger des données et des commandes entre les axes. Les applications autonomes à un ou plusieurs axes peuvent être facilement réalisées avec la programmation TML, même sans l\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'utilisation d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une commande maître complexe CANopen ou EtherCAT.
MotionChip ™ technology: Le coeur (l’élément) principal de tous les servo variateurs de Technosoft est le MotionChip ™, un contrôleur intelligent et librement programmable, spécialement conçu pour les tâches complexes de contrôle de mouvement. Le MotionChip™ offre la possibilité d`utiliser le puissant processeur de signal numérique (DSP) comme unité indépendante et intelligente. Par conséquent, de nombreuses tâches d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une commande maître (PLC) complexe sont ainsi directement résolues par le MotionChip™, ce qui permet de décharger la fonction globale d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une machine et donc de bien optimiser la gestion d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'une application maître. Toutes les fonctions de commande importantes d`un contrôleur, telles que les différents modes de fonctionnement, les fonctions de protection et de sécurité, ainsi que la gestion des différentes technologies d`interface et de moteurs, sont directement intégrées dans le MotionChip™ et permettent ainsi une utilisation flexible dans les systèmes d\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\'entraînement les plus divers.
